Verteilerplatte
Art.Nr. 22300
Die Verteilerplatte ist mit einer Leuchtdiode zur Kurzschluss-Anzeige und einer 3,15 Ampere Feinsicherung (#22110) ausgestattet.
Über spezielle Anschluss-Klemmen können 6 Beleuchtungsleisten #20600 (je 2x 250 mA) oder bis zu 63 Glühbirnen (je 50 mA) angeschlossen werden.
Abmessungen:
11,0 x 6,0 x 2,0 cm (LxBxH)
Über spezielle Anschluss-Klemmen können 6 Beleuchtungsleisten #20600 (je 2x 250 mA) oder bis zu 63 Glühbirnen (je 50 mA) angeschlossen werden.
Um eine übersichtliche Installation zu erreichen, wird pro Stockwerk je
eine Verteilerplatte (am besten an der Rückwand des Hauses) angebracht.
Abmessungen:
11,0 x 6,0 x 2,0 cm (LxBxH)
Empfohlenes Zubehör
Art.Nr. 22510
€ 48,01
(-3%)
UVP € 49,50 *
Anschlusswerte:
Primär: 230 V~, 50/60 Hz
Sekundär: 12-13.5 V~ / 3.7 A
Leistung: 60 VA, mit Übertemperaturschalter
Anschluss: Euro-Netzkabel, 1,80 m lang
Hinweis:
Der Einbautrafo ist für max. 70 Glühbirnen oder 8 Soffittenleisten geeignet.
Sollte es zu einer Überhitzung (Überlastung) des Transformatores kommen, schaltet der eingebaute Thermoschalter den Trafo zum Schutz der Anlage kurzzeitig aus.
Primär: 230 V~, 50/60 Hz
Sekundär: 12-13.5 V~ / 3.7 A
Leistung: 60 VA, mit Übertemperaturschalter
Anschluss: Euro-Netzkabel, 1,80 m lang
Hinweis:
Der Einbautrafo ist für max. 70 Glühbirnen oder 8 Soffittenleisten geeignet.
Sollte es zu einer Überhitzung (Überlastung) des Transformatores kommen, schaltet der eingebaute Thermoschalter den Trafo zum Schutz der Anlage kurzzeitig aus.
Zum Artikel
Art.Nr. 22520
€ 86,33
(-3%)
UVP € 89,00 *
Anschlusswerte:
Hinweis
Der große Einbautrafo ist für max. 150 Glühbirnen oder 16 Soffittenleisten (indirekte Beleuchtung - 20600) geeignet.
Bei Überhitzung (Überlastung) schaltet der eingebaute Thermoschalter den Trafo kurzzeitig aus!
12-13.5 V~ / 8.3 A, (230 V~ primär)
Sekundär: 12-13.5 V~ / 8.3 A
Leistung: 110 VA, mit Übertemperaturschalter
Anschluss: Euro-Netzkabel, 1,80 m lang
Leistung: 110 VA, mit Übertemperaturschalter
Anschluss: Euro-Netzkabel, 1,80 m lang
Hinweis
Der große Einbautrafo ist für max. 150 Glühbirnen oder 16 Soffittenleisten (indirekte Beleuchtung - 20600) geeignet.
Bei Überhitzung (Überlastung) schaltet der eingebaute Thermoschalter den Trafo kurzzeitig aus!
Zum Artikel
Anleitung - Elektroinstallation
Art.Nr. 23000
€ 1,20 *
Umfangreiche Informationen und detailierte Anleitungen zur Elektroinstallation von Miniatur- und Puppenhäusern, 11 Seiten.
Hinweis:
Versandkosten: € 2,70 Porto für den Versand von einem Katalog, einer Brochüre oder einer Bauanleitung innerhalb von Deutschland; sofern sich weitere Artikel im Warenkorb befinden, wählen Sie bitte an der Kasse die Versand-Option "Versandkosten Deutschland". Ab einem Einkaufswert von € 50 versenden wir innerhalb von Deutschland versandkostenfrei.
Hinweis:
Versandkosten: € 2,70 Porto für den Versand von einem Katalog, einer Brochüre oder einer Bauanleitung innerhalb von Deutschland; sofern sich weitere Artikel im Warenkorb befinden, wählen Sie bitte an der Kasse die Versand-Option "Versandkosten Deutschland". Ab einem Einkaufswert von € 50 versenden wir innerhalb von Deutschland versandkostenfrei.
Zum Artikel
Produktbeschreibung

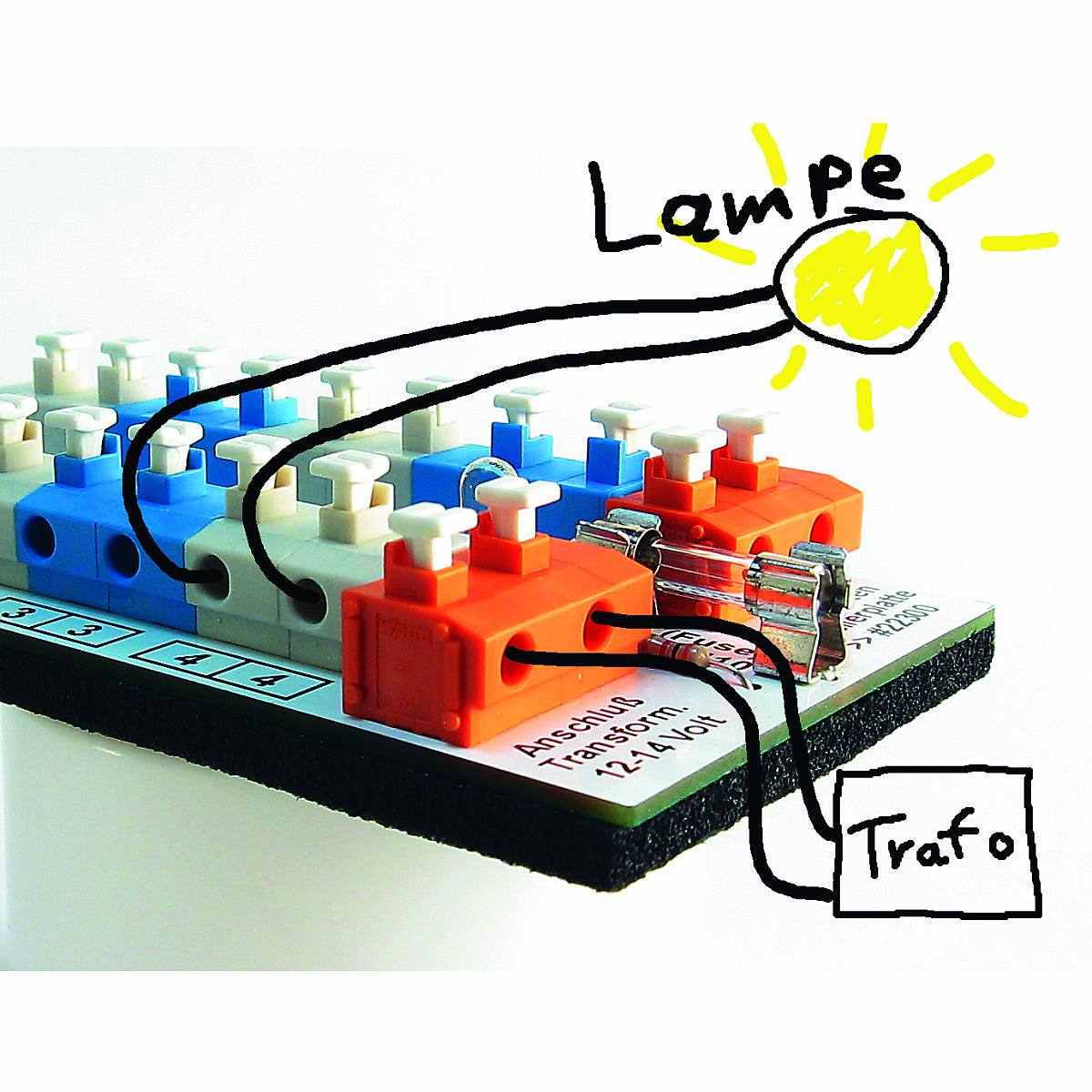

Verteilerplatte mit Kurzschluß-Anzeige
Die Verteilerplatte ist mit einer Leuchtdiode zur Kurzschluss-Anzeige und einer 3,15 Ampere Feinsicherung (#22110) ausgestattet.
Über spezielle Anschluss-Klemmen können 6 Beleuchtungsleisten #20600 (je 2x 250 mA) oder bis zu 63 Glühbirnen (je 50 mA) angeschlossen werden.
Um eine übersichtliche Installation zu erreichen, wird pro Stockwerk je eine Verteilerplatte (am besten an der Rückwand des Hauses) angebracht.
Kleines und feines Detail:
Die Anzahl der anzuschließenden Lampen richtet sich nach der Anzahl der Birnchen pro Lampe.
Sie können z.B. 12 Kronleuchter mit je 5 Birnchen anschließen. Dabei können die Kabelenden von mehreren Lampen auch zusammengedrillt werden und in eine Anschlussklemme eingeführt werden.
Abmessungen:
11,0 x 6,0 x 2,0 cm (LxBxH)
Die Verteilerplatte ist mit einer Leuchtdiode zur Kurzschluss-Anzeige und einer 3,15 Ampere Feinsicherung (#22110) ausgestattet.
Über spezielle Anschluss-Klemmen können 6 Beleuchtungsleisten #20600 (je 2x 250 mA) oder bis zu 63 Glühbirnen (je 50 mA) angeschlossen werden.
Um eine übersichtliche Installation zu erreichen, wird pro Stockwerk je eine Verteilerplatte (am besten an der Rückwand des Hauses) angebracht.
Kleines und feines Detail:
Die Anzahl der anzuschließenden Lampen richtet sich nach der Anzahl der Birnchen pro Lampe.
Sie können z.B. 12 Kronleuchter mit je 5 Birnchen anschließen. Dabei können die Kabelenden von mehreren Lampen auch zusammengedrillt werden und in eine Anschlussklemme eingeführt werden.
Abmessungen:
11,0 x 6,0 x 2,0 cm (LxBxH)
